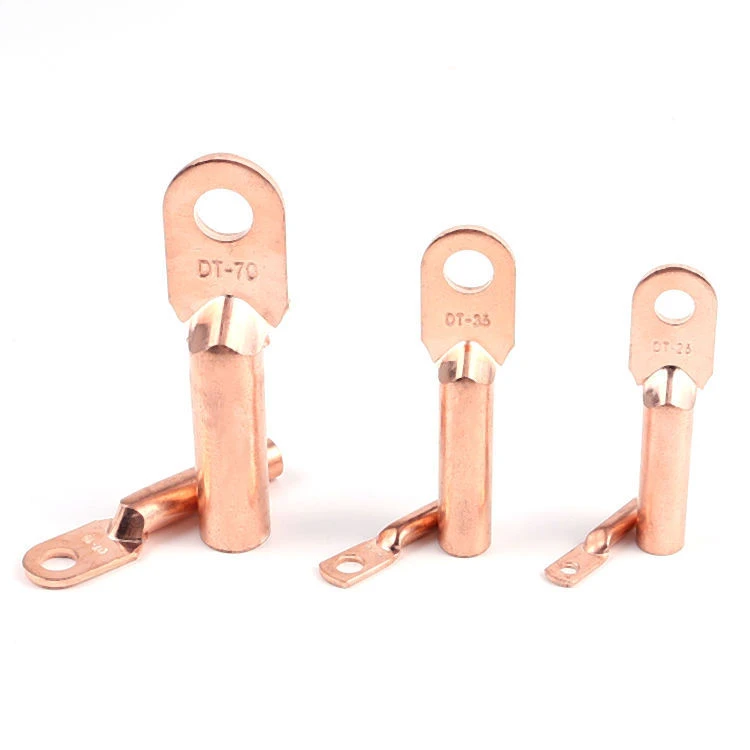

DT Copper Lug با حلقه لاستیکی آب بندی داخلی طراحی شده است ، که مخصوصاً برای محیط مرطوب و روغنی طراحی شده است ، مناسب برای قطر سیم {{0} mm² ، حمل جریان 50-800 a ، "dt" در مدل خود نشان دهنده ساختار مسدود کردن روغن است ، تعداد کافی با قطر مناسب با قطر سیم مناسب است ، مانند Complatitible Complatition ، مانند Complatitive Complatitive ، مانند Complatitive Complatitive ، مانند Complatitive Complatitive ، مانند Complatitive Complatitive ، مانند Complatitive Complatitive ، مانند Complatitive Complatitive ، مانند Complatitive Complatitive ، مانند Complatitive Complatitive ، مانند DT {2 {2 این مقاله بر اساس داده های اندازه گیری شده استاندارد و صنعت IEC 61238 است و پارامترها و منطق انتخاب طیف گسترده ای از مدل های بینی مس DT را توضیح می دهد.
مقایسه مشخصات
| مدل | قطر سیم قابل اجرا (mm²) | جریان دارای رتبه (A) | قطر سوراخ پیچ (میلی متر) | ماده حلقه آب بندی | سناریوهای برنامه معمولی |
| dt -10 | 6-10 | 50-85 | 5.3 | لاستیک سیلیکونی (مقاوم در برابر روغن) | کابینت کنترل ولتاژ کم ، سیم کشی ابزار |
| dt -16 | 10-16 | 85-125 | 6.5 | فلوروبربر | تجهیزات الکتریکی دریایی ، شیمیایی |
| dt -25 | 16-25 | 125-160 | 8.2 | لاستیک سیلیکونی | جعبه اتصال فتوولتائیک ، جعبه توزیع در فضای باز |
| dt -50 | 35-50 | 200-250 | 10.5 | فلوروبربر | سیستم ذخیره انرژی ، کابینت توزیع ولتاژ بالا |
| dt -95 | 70-95 | 315-400 | 13 | لاستیک سیلیکونی | شمع جدید شارژ وسیله نقلیه انرژی ، صنعت سنگین |
| dt -240 | 150-240 | 500-630 | 16 | فلوروبربر | انتقال برق ، ماشین آلات بزرگ |
| dt -630 | 400-630 | 800-1000 | 21 | فلوروبربر | پست ، سیستم قدرت کشتی |
توجه:
1. جریان درجه بندی شده بر اساس دمای محیط 40 درجه محاسبه می شود و درجه حرارت کمتر از یا برابر با 50k است. کاربرد عملی نیاز به دفع 15 ٪ {4}} ٪ دارد.
2. حلقه آب بندی Fluororubber دارای مقاومت دما از درجه 1}} درجه ~ {{2} درجه و مقاومت بهتر روغن نسبت به لاستیک سیلیکون است.
ویژگی
1. طراحی مهر و موم شده و رطوبت
مهر و موم دو لایه حلقه لاستیکی داخلی و لوله کوچک شدن حرارت بیرونی (محافظت از IP68) ، مقاوم در برابر شستشوی اسلحه آب با فشار بالا
2. مقاومت در برابر لرزش و استحکام مکانیکی
1) زرق و برق شش ضلعی:
نیروی خاردار بزرگتر از یا مساوی با قطر سیم * 8n/mm² (مانند DT {1}} به 200N نیاز دارد) ، مقاومت کششی بیشتر از یا مساوی 500N.
2) تست ارتعاش:
استاندارد IEC 61373 کلاس B استاندارد (شتاب 20 گرم ، 5-200 هرتز)
3. مواد و آبکاری
1) هادی:
مس T2 (رسانایی بیشتر از یا مساوی با IACS 98 ٪) ، برخی از مدل ها قلع شده/روکش نقره ای هستند (مقاومت تماس کمتر از یا مساوی با {3}} 5mΩ).
2) پوسته:
pa 66+30 ٪ فیبر شیشه ای (UL94 V {2}} retardant شعله) ، -40 درجه ~ {4}} درجه مقاوم
یادداشت ها
1. قطر سیم و تطبیق مهر و موم
1) کنترل خطا:
قطر بیرونی کابل باید 0 باشد. 1-0 3 میلی متر کوچکتر از قطر داخلی ترمینال DT (به عنوان مثال dt {3}}} قطر داخلی 6.2mm برای سیم 10 میلی متر) ؛
2) پردازش سیم چند هسته ای:
پس از پیچاندن ، گریس رسانا (به عنوان مثال Dow Corning DC {0}}) اعمال کنید ، با درزگیر پر کنید و 80 ٪ از منطقه شکاف را بپوشانید.
2. سازگاری محیط کاربردی
1) محیط آلوده به روغن:
مهر و موم های فلوئوروبربر (مقاوم در برابر دیزل و روغن روغن کاری) ترجیح داده می شوند.
2) سناریوهای رطوبت بالا:
لوله کوچک شدن گرمای دو دیواره (مانند 3M FP -301) برای مقاومت در برابر رطوبت 100 ٪ نصب شده است
3 مشخصات فرآیند نصب
1) ابزارهای چرمی:
16 میلی متر یا کمتر: انبردست دستی دستی
16 میلی متر یا بیشتر: انبردست هیدرولیک
2) معیارهای پذیرش:
مقاومت در برابر تماس کمتر از یا مساوی با 1.1 برابر طول کابل.
در برابر AC2500V/1min بدون شکست مقاومت می کند
مشکلات و راه حل های مشترک
1. پیری و شکست مهر و موم
1) علت:
دمای بالا یا تماس طولانی مدت یا تماس با رسانه های خورنده
2) اقدامات متقابل:
به طور مرتب مهر و موم را جایگزین کنید (هر 2 سال یک بار توصیه می شود) ، مواد فلوراوببر را انتخاب کنید ،
2. خیمه نادرست منجر به افزایش دما می شود
1) تشخیص:
Infrared thermal imager monitors temperature difference >15K;
2) پردازش:
دوباره در فشار استاندارد فشار بیاورید و تست کششی را انجام دهید (بیشتر از یا مساوی با 50N/mm²)
3. خوردگی سوراخ پیچ
پیشگیری: پیچ های فولادی گالوانیزه + گریس ضد Rust (WD {2}}) ، پیچ های استیل ضد زنگ برای محیط های مرطوب
