- روش سیم کشی ترمینال اتصال سریع سیم
1. از سیم کش ها یا سیم کش ها برای برداشتن قسمتی از لایه عایق در یک انتهای سیم که قرار است به آن متصل شود استفاده کنید تا سیم نمایان شود.
2. سیم در معرض را در شکاف ترمینال اتصال سریع سیم قرار دهید. توجه داشته باشید که سیم باید در قسمت پایین شکاف قرار داده شود تا اطمینان حاصل شود که سطح تماس بین دوشاخه و سیم بزرگترین است تا از اتصال محکم و قابل اطمینان اطمینان حاصل شود.
3. از انبردست یا انبردست سیم برای فشار دادن سوراخ اتصال ترمینال اتصال سریع سیم استفاده کنید تا مطمئن شوید که سیم و دوشاخه محکم وصل شده اند. برخی از پایانه های اتصال سریع سیم دارای خارهایی در سوراخ های اتصال خود هستند که می توانند در حین فشار دادن سیم، لایه عایق سیم را سوراخ کرده و استحکام اتصال را بیشتر تقویت کنند.
4. محکم بودن اتصال را تأیید کنید، سیم و ترمینال را به آرامی با دست بکشید تا بررسی کنید که آیا شلی یا افتادگی وجود دارد یا خیر. 5. روش اتصال سیم در انتهای دیگر مانند بالا است.
لازم به ذکر است که روش های اتصال انواع مختلف پایانه های اتصال سریع سیم کمی متفاوت است و لازم است عملیات خاص طبق دستورالعمل آنها انجام شود. علاوه بر این، قبل از سیم کشی باید برق را قطع کرد تا از خطر برق گرفتگی جلوگیری شود.
- اصل کار ترمینال اتصال سریع سیم

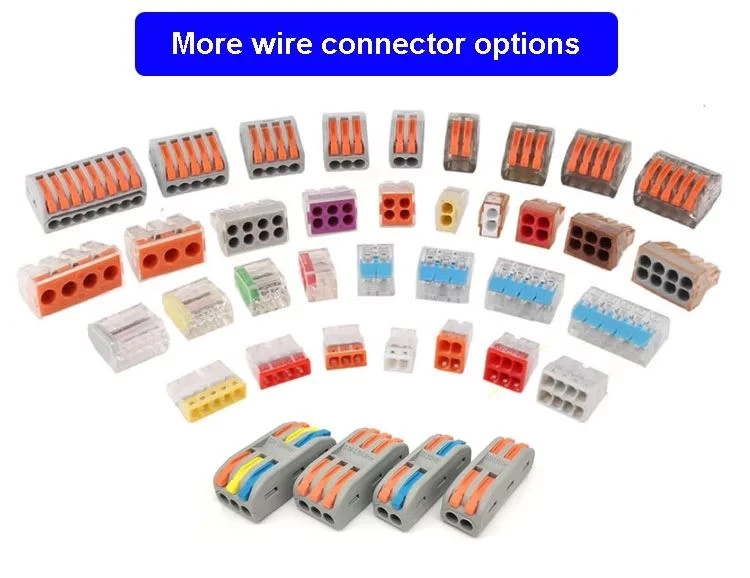

ترمینال اتصال سریع سیم وسیله ای برای اتصال سیم است. اصل کار آن این است که سیم را از طریق یک مکانیسم بستن الاستیک به هادی داخل ترمینال ثابت کند تا به اتصال الکتریکی سیم برسد.
به طور خاص، ترمینال اتصال سریع سیم معمولاً از دو بخش تشکیل شده است: خود ترمینال و مکانیسم گیره الاستیک. ترمینال معمولاً از یک بلوک هادی و یک پوسته تشکیل شده است و یک پورت درج سیم و یک سوراخ گیره سیم در داخل بلوک هادی وجود دارد و از پوسته برای ثابت کردن بلوک هادی استفاده می شود.
مکانیسم گیره الاستیک معمولاً از یک یا چند ورقه الاستیک تشکیل شده است که سیم را با چرخاندن یا خم کردن محکم می کند. هنگامی که سیم به درگاه ورودی داخل ترمینال وارد می شود، ورق الاستیک به طور خودکار سیم را خم می کند و می بندد، در نتیجه از تماس الکتریکی خوبی بین سیم و بلوک هادی اطمینان حاصل می شود. علاوه بر این، ورق الاستیک همچنین می تواند به ترمینال ظرفیت جذب لرزش و ضربه خاصی بدهد، در نتیجه قابلیت اطمینان اتصال الکتریکی را بهبود می بخشد.
بنابراین، اصل کار ترمینال اتصال سریع سیم بر اساس اصل مکانیسم بستن الاستیک است. بستن سیم توسط ورق الاستیک، تماس نزدیک بین سیم و بلوک هادی را ایجاد می کند و در نتیجه اتصال الکتریکی را محقق می کند.
