اتصالات فیبر نوری FTTH SC / UPC

انواع اتصالات فیبر کدامند؟

اتصالات فیبر نوری را می توان با توجه به رسانه های مختلف انتقال به اتصالات تک حالته و چند حالته فیبر نوری مبتنی بر سیلیکون تقسیم کرد ،

و سایر اتصالات فیبر نوری مانند پلاستیک به عنوان رسانه انتقال؛ با توجه به ساختار اتصال ، می توان آن را به انواع FC ، SC ، ST ، LC ، MTRJ ، MPO ، MU ، SMA ، FDDI ، E2000 ، DIN4 ، D4 و انواع دیگر تقسیم کرد.

اتصالات فیبر نوری از نوع SC / PC ، FC / PC ، LC / PC و LSH / APC وجود دارد. بیشتر پورت های نوری دسته تک برد تجهیزات ، پورت های نوری از نوع LC / PC هستند ،

و همچنین مقدار کمی LSH / APC وجود دارد. رابط نوری ، مطابق با نوع LC / PC و اتصال فیبر نوری نوع LSH / APC.

به طور کلی ، رابط های نوری FC / PC یا SC / PC در ODF در سمت مشتری و اتصالات فیبر نوری SC / PC و FC / PC استفاده می شود.

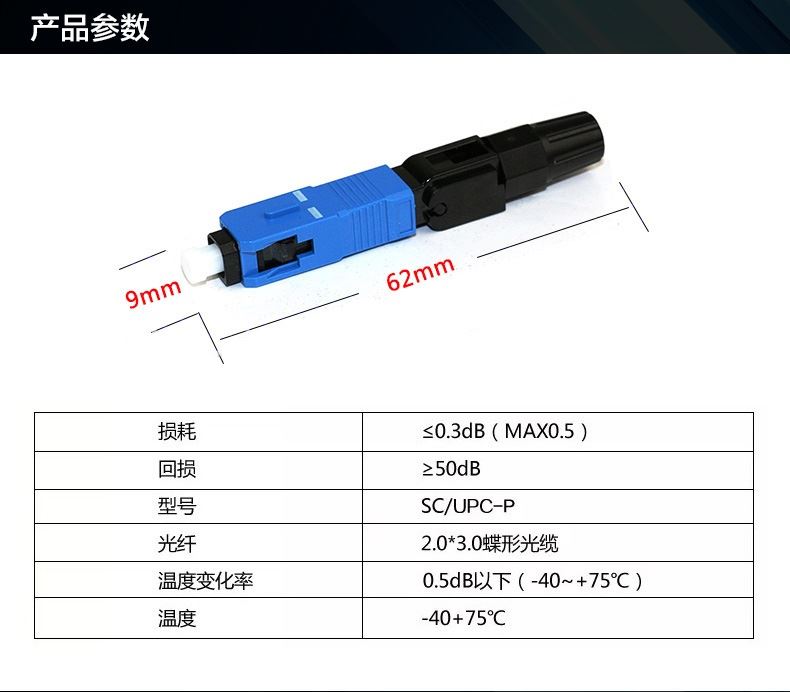

پارامتر

1. عملکرد نوری: الزامات عملکرد نوری اتصالات فیبر نوری عمدتا دو پارامتر اساسی از دست دادن درج و از دست دادن بازگشت هستند.

Insertion Loss (از بین بردن درج) از بین رفتن اتصال است که به از دست دادن قدرت نوری موثر پیوند ناشی از معرفی کانکتور اشاره دارد.

هرچه افت درج کمتر باشد ، بهتر است و نیاز عمومی نباید بیش از 0.5dB باشد.

Return loss (Return Loss، Reflection Loss) به توانایی اتصال دهنده برای سرکوب بازتاب توان نوری پیوند اشاره دارد و مقدار معمول آن نباید از 25dB کمتر باشد.

در اتصال دهنده واقعی ، سطح پین به طور خاص جلا داده شده است ، که می تواند بازده بازگشت را بیشتر کند ، به طور کلی کمتر از 45dB نیست.

2. قابلیت تعویض و تکرارپذیری

اتصالات فیبر نوری اجزای منفعل جهانی هستند. به طور کلی ، از همان نوع اتصالات فیبر نوری می توان در هر ترکیبی استفاده کرد و می توان به طور مکرر استفاده کرد.

ضرر اضافی وارد شده توسط این به طور کلی در محدوده کمتر از 0.2dB است.

3. مقاومت کششی

برای اتصال فیبر نوری تمام شده ، به طور کلی لازم است مقاومت کششی آن از 40N کمتر نباشد.

4. دما

به طور کلی ، اتصال فیبر نوری باید بتواند به طور معمول در دمای -40 ° C ~ + +70 ° C استفاده شود.

5. زمان جفت گیری

اتصالات فیبر نوری که در حال حاضر استفاده می شوند به طور کلی می توانند بیش از 1000 بار از برق وصل شوند.

توضیحات جزئیات عملیات

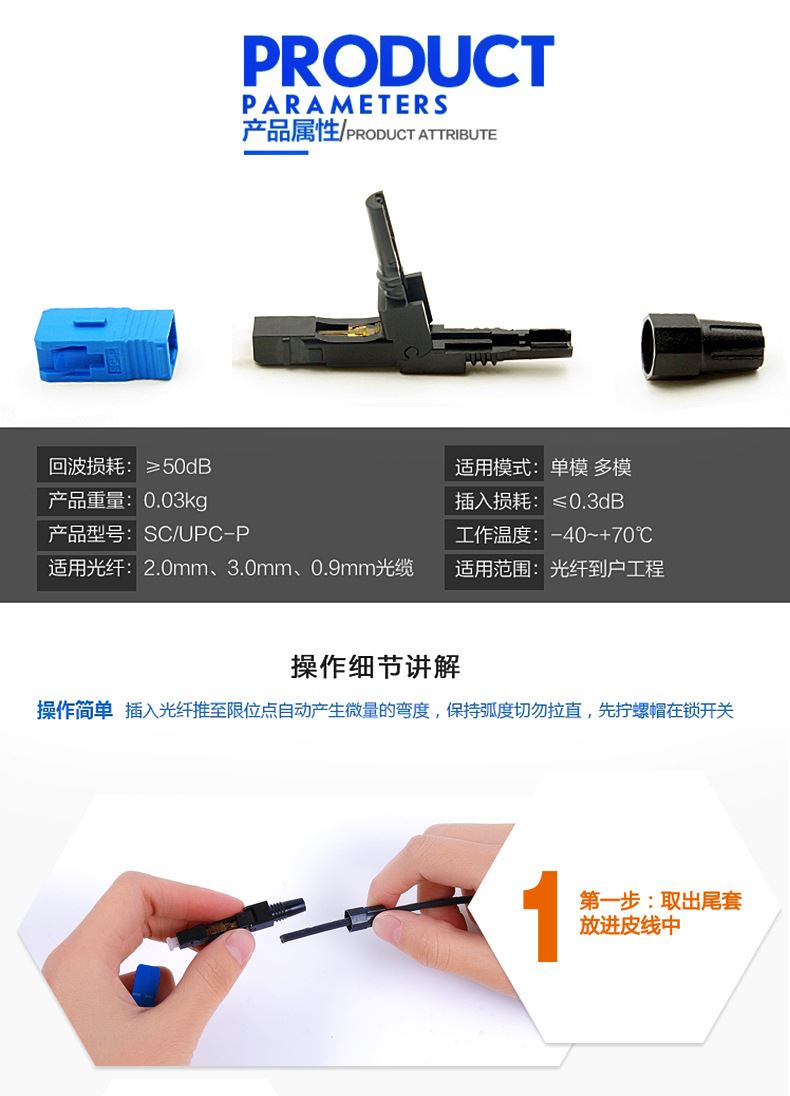

فیبر نوری را وارد کرده و به نقطه حدفشار فشار دهید تا به طور خودکار اثری از انحنای ایجاد شود ، شعاع را صاف نکنید ، مهره را پیچ کنید و سپس سوئیچ را قفل کنید:

1. آستین دم را بیرون آورده و داخل نخ چرمی قرار دهید

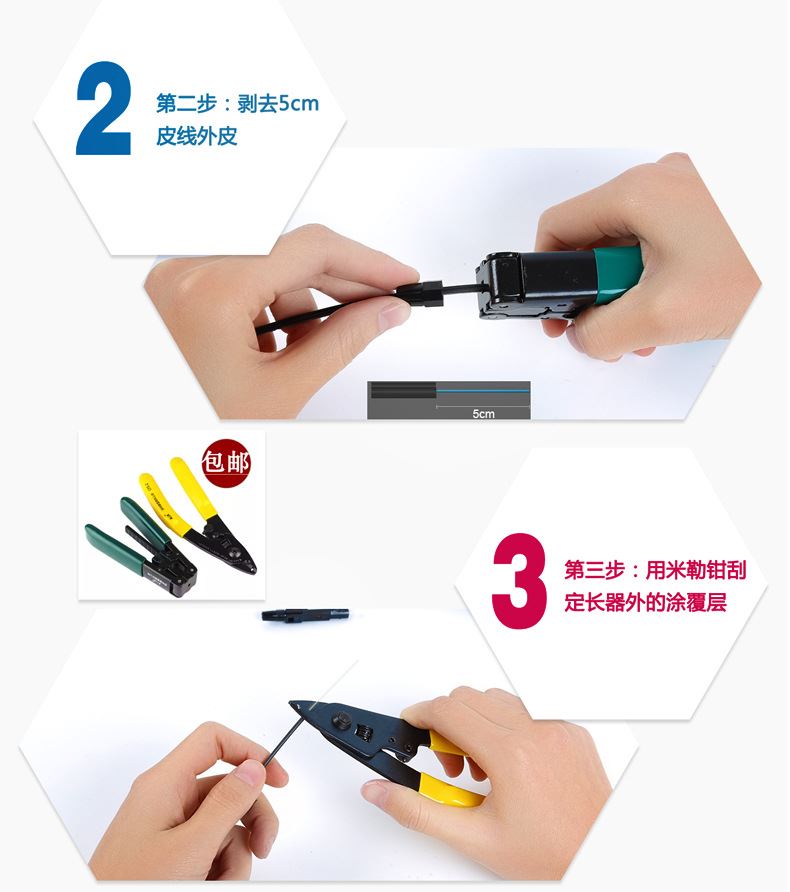

2. پوست خارجی 5 سانتی متر از خط چرم را پوست بگیرید

3. از انبر میلر استفاده کنید تا پوشش را در قسمت خارجی تثبیت کننده طول خراش دهید

4. هسته الیاف را با پارچه گرد و غبار پاک کنید

5. هسته فیبر را با چاقوی برش صاف کنید

6. هسته را درون کانکتور سرد قرار دهید تا هسته تعبیه شده در آن نگه داشته شود

7. سیم چرمی را با آستین دم سیم چرمی ببندید

بلوز فیبر دارای رابط SC \ FC \ LC \ ST است که به طور کلی با رنگ آبی یا سیاه نشان داده می شود و رابط مسطح است. UPC یک مرحله پله ای است که بر اساس ساختار PC ساخته شده است.

اتصالات مختلف در اصل قابل مخلوط شدن نیستند ، اما چهره های انتهایی فیبرهای PC ، SPC و UPC همه صاف هستند و تفاوت در کیفیت سنگ زنی است. بنابراین ، اتصال مخلوط PC ، SPC و UPC اتصال دائمی به اتصال را ایجاد نمی کند. آسیب فیزیکی.

APC کاملاً متفاوت است. صورت انتهایی آن تا زاویه 8 درجه زمینی شده تا بازتاب را کاهش دهد. افت بازده استاندارد صنعت آن -60dB است. اتصال APC فقط با APC قابل اتصال است. از آنجا که ساختار APC کاملاً متفاوت از ساختار PC است ، اگر از فلنجی برای اتصال این دو کانکتور استفاده شود ، فیبر انتهای فیبر خراب می شود.

روش اتصال APC به کامپیوتر: این بوسیله فیبر بلوز است که از PC به APC تبدیل می شود. علاوه بر این ، لازم به ذکر است که اتصالات APC معمولاً به رنگ سبز هستند (و الیاف زرد فقط الیاف تک حالت هستند) و چشم انسان می تواند شیب صورت انتهای فیبر را ببیند. کانکتور PC معمولاً آبی است.

بنابراین ، برای جلوگیری از سردرگمی استفاده از اتصالات در طول آزمایش (برای جلوگیری از آسیب دیدن پورت های ورودی طیف سنج) ، در آینده ، هنگام خرید لیزر ، جامپر و غیره ، باید به طور یکنواخت از تولیدکنندگان بخواهیم APC تهیه کنند کانکتورها

FC / PC FC / UPC FC / APC می تواند به صورت مختلط متصل شود و میرایی سیگنال خیلی زیاد نخواهد بود. طبق استاندارد ملی ، افت درج باید کمتر از 0.5dB باشد. این برنامه کاربردی عمدتا به نوع آداپتور بستگی دارد. به طور کلی ، FC در قاب ODF ، SC در پورت نوری تجهیزات و ST در شبکه های محلی و رادیو و تلویزیون استفاده می شود.
