هشت مرحله برای شناسایی اتصال دهنده های ناهموار برای کاربردهای محیطی خشن

اتصال دهنده ها در محیط های خشن، اجزای داخلی و خارجی باید در برابر انواع اثرات محیطی از جمله قرار گرفتن در معرض رطوبت یا زباله، شوک و لرزش، جفت گیری و جداسازی مکرر و حتی استریل شدن مقاومت کنند. کانکتورهای مستحکم برای کاربردهای مختلف ساخته شده اند و بسته به محیط عملیاتی، نیازها متفاوت خواهد بود.

اتصال دهنده های ناهموار اغلب در محیط های نظامی، پزشکی، حمل و نقل و سایر محیط های خشن استفاده می شوند که خطر باید به حداقل برسد، بنابراین ارزیابی و انتخاب دقیق بسیار مهم است. کانکتورهای کوچک داده های بیشتری را منتقل می کنند که منجر به افزایش فشار طراحی می شود. هنگام تعیین یک کانکتور ناهموار، باید همه متغیرها در نظر گرفته شوند.

ربات SUBSEA TECH Mini-ROV Observer 3.2 برای کاوش در اعماق دریا از کانکتورهای سری Fischer Core استفاده می کند.

مرحله 1: الزامات برنامه را تعریف کنید

تعیین اینکه آیا یک کانکتور ناهموار مورد نیاز است یا خیر، مستلزم درک عملکرد مورد نظر آن و شرایط عملیاتی است که تحمل خواهد کرد. اگر اتصال در معرض دماهای شدید، آب، گرد و غبار و کثیفی، چرخه های جفت گیری زیاد یا استریل شدن باشد، تقویت مورد نیاز است. اتصالات قوی برای تجهیزات سخت ضروری است.

سوالات در این مرحله:

* کانکتور در چه محیطی استفاده می شود؟ آیا در معرض آب، اسپری نمک یا شستشوی مکرر قرار خواهد گرفت؟

* آیا در معرض درجه حرارت شدید هستید؟

* آیا باید لرزش یا فشار بیش از حد را تحمل کند؟

* آیا محافظ EMI مورد نیاز است؟

* آیا استاندارد خاصی مانند MIL-SPEC یا ATEX وجود دارد که باید رعایت شود؟

کانکتورها را می توان با استانداردهای رسمی صنعت آزمایش کرد، حتی اگر برچسب رسمی نداشته باشند. طراحان باید بدانند که چگونه سازندگان مشخصات آب بندی، درجه بندی جریان و ولتاژهای کاری کانکتورهای خود را مشخص می کنند. استانداردهای تست یک محصول را بررسی کنید تا ببینید دقیقاً چگونه آزمایش آنها انجام می شود.

مرحله 2: اصول رابط را ارزیابی کنید

هر فرآیند انتخاب باید با درک مشخصات الکتریکی شروع شود.

سوالات در این مرحله:

* چه اندازه مخاطبین برای پشتیبانی از نیازهای کاربرد برق و سیگنال مورد نیاز است؟

* آیا پیکربندی کنتاکت خزش و فاصله کافی برای سیگنال و توان مخلوط را فراهم می کند؟

* آیا ولتاژ کار با توجه به شرایط محیطی نیاز به تنظیم دارد؟

·* دستگاه به چند مخاطب نیاز دارد؟

اندازه کنتاکت ها همراه با اندازه سیم تعیین می کند که یک کنتاکت منفرد چقدر جریان دارد. درجه ولتاژ به فاصله تماس، مواد عایق و هندسه عایق مورد استفاده برای جداسازی کنتاکت ها بستگی دارد.

هنگام بررسی مشخصات، به مشخصات افزایش دما توجه ویژه ای داشته باشید، که نشان می دهد چقدر گرما در یک مقدار جریان خاص پخش می شود و سازگاری تماس با اندازه هادی. این اطلاعات برای جلوگیری از گرمای بیش از حد، که یکی از دلایل رایج خرابی زودرس کانکتور است، حیاتی است.

مرحله 3: روش های عقیم سازی را در نظر بگیرید

استریلیزاسیون نقش مهمی در کاربردهای پزشکی و آزمایشگاهی ایفا می کند و در هنگام انتخاب یک اتصال دهنده قوی، مورد توجه قرار می گیرد.

سوالات در این مرحله:

* کدام روش استریلیزاسیون بیشتر مورد استفاده قرار می گیرد: اتوکلاو شیمیایی، تشعشعی یا بخار؟

* آیا برای زنده ماندن در روش استریلیزاسیون انتخاب شده، مواد پایدار یا مقاوم در برابر تشعشع مورد نیاز است؟

* آیا باید از یک کلاه محافظ برای محافظت از کانکتور از آسیب تماس در هنگام استریل کردن یا جابجایی استفاده کرد؟

برخی از روش های استریلیزاسیون خورنده هستند و نیاز به استفاده از اتصال دهنده های فولادی ضد زنگ دارند. درک نوع استریلیزاسیون ممکن است بر انتخاب مواد و لوازم جانبی محافظ تأثیر بگذارد.

مرحله 4: الزامات سرعت را بررسی کنید

اتصال جهان امروز تاکید بیشتری بر قابلیت های انتقال داده دارد. دستگاه ها باید بتوانند در حین استفاده از پروتکل های خاص، مقادیر زیادی داده را از طریق شبکه های محلی و اینترنت منتقل کنند. هنگامی که تجهیزات و امنیت به انتقال داده ها بستگی دارد، انتقال داده ها باید دقیق و بدون مانع باشد.

سوالات در این مرحله:

·* آیا کانکتور می تواند پروتکل مورد نیاز را برآورده کند؟

* چه پیکربندی کابلی برای حفظ قابلیت انتقال سریع داده ها لازم است؟

· آیا اتصال دهنده های الکتریکی و فیبرهای نوری می توانند الزامات را برآورده کنند؟

الزامات عملکرد سرعت از طریق یک فرآیند تست دو مرحله ای تضمین می شود. در طول این فرآیند، کانکتورها و کابل ها همیشه با هم تست می شوند. دور اول که در مرحله طراحی انجام شد، باید از نرم افزاری برای شبیه سازی سازگاری کانکتور با پروتکل استفاده کند. دور دوم باید شامل یک نمونه اولیه فیزیکی برای آزمایش کانکتور و ترکیب کابل با استفاده از تحلیلگر شبکه باشد. سازندگان کانکتور همچنین می توانند داده های آزمایشی را در مورد ترکیبات کانکتور و کابل توصیه شده ارائه دهند.

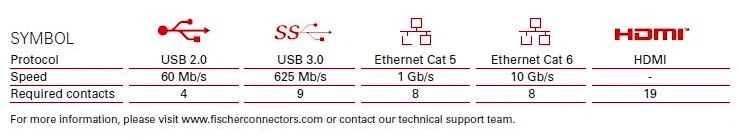

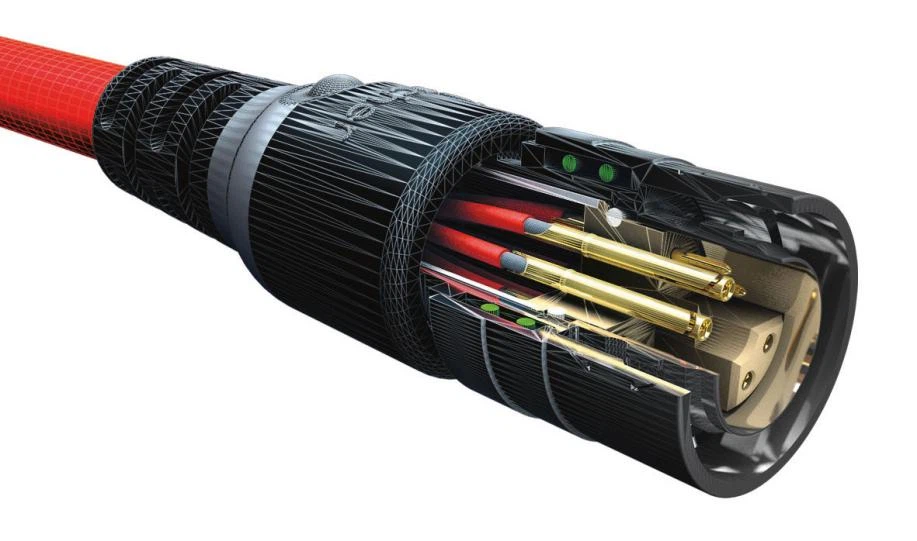

کانکتورهای Fischer MiniMax در پیکربندی های مختلف موجود هستند. این مقطع یک پیکربندی طراحی شده برای اترنت را نشان می دهد.

مرحله 5: الزامات قابلیت اطمینان رابط را بررسی کنید

سوالات در این مرحله:

* هر چند وقت یکبار کانکتورها جفت یا جدا می شوند؟

·* آیا دستگاه از چندین کانکتور مشابه استفاده می کند؟ در این صورت، ممکن است برای متمایز کردن آنها به کلید زدن و/یا کدگذاری رنگ نیاز باشد.

·* آیا به کلاهک محافظ برای کانکتور نیاز دارید؟

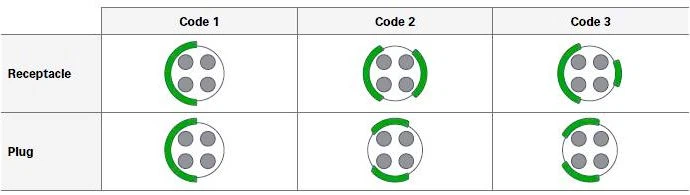

تصویر بالا نمونه‌ای از یک محیط خشن است که در آن می‌توان با استفاده از سیستم کلید از جدا شدن کانکتور جلوگیری کرد.

برای برنامه‌هایی که به چرخه‌های جفت‌گیری بیشتری نیاز دارند، کانکتورهایی با رتبه‌بندی 5،000 تا 10،000 چرخه جفت‌گیری توصیه می‌شوند. نکته دیگر شرایط سخت محیطی است. دما، سفتی و دوام کلیدی هستند.

برای تعیین اتصال مقاوم صحیح، به ویژگی های زیر توجه کنید:

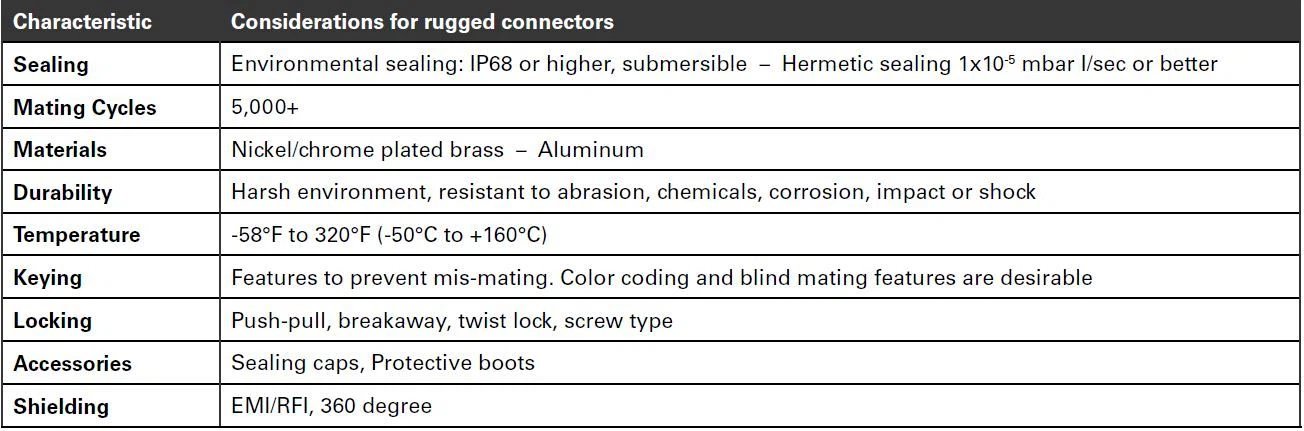

الزامات مشخصه برای اتصالات ناهموار

مرحله 6: مواد اتصال دهنده را درک کنید

مواد محفظه کانکتور بر قابلیت اطمینان، وزن و هزینه تأثیر می گذارد.

سوالات در این مرحله:

· آیا وزن ملاحظات مهمی است؟

· آیا کوچک سازی مهم است؟

* آیا کانکتورها برای استفاده طولانی مدت در نظر گرفته شده اند یا دوشاخه ها و کابل های مرتبط با آنها یک بار مصرف هستند؟

·* آیا کانکتورها در محیط های خورنده استفاده می شوند؟

کانکتورهای برنجی با روکش نیکل یا کروم نسبت به بسیاری از مواد عمر بیشتری دارند. گاهی اوقات آلومینیوم ترجیح داده می شود زیرا وزن در اولویت قرار دارد و هر دو برنج و آلومینیوم برای کوچک سازی ایده آل هستند. پلاستیک برای استفاده محدود یا کاربردهای یکبار مصرف بهترین است. همانطور که در بالا ذکر شد، روش استریل کردن نیز یک عامل تعیین کننده در انتخاب مواد خواهد بود.

مرحله 7: رتبه IP و جزئیات نوع مهر و موم را بدانید

رتبه IP از اتصال در محیط های خشن و خطرناک محافظت می کند. درجه بندی حفاظت از ورود (IP) برای تعیین سطح حفاظت دستگاه در برابر گرد و غبار، خاک و آب استفاده می شود. کانکتورهای مقاوم برای محیط های شدید معمولا دارای رتبه IP68 یا بهتر هستند.

نمرات مهر و موم رایج عبارتند از:

سوالات در این مرحله:

* آیا دستگاه در معرض آب، خاک یا گرد و غبار قرار می گیرد؟

* آیا قرار گرفتن در معرض متناوب است یا طولانی؟

* اگر در معرض آب باشد، آب شیرین است یا آب شور؟

* آیا زیر آب می رود؟ چقدر عمیق؟ چه مدت؟

* اگر رتبه IP68 نقل شده است، لطفاً زمان و عمق آزمایش را بخواهید.

* آیا برنامه نیاز به مهر و موم هرمتیک دارد؟

اگر ضد آب یا ضد گرد و غبار مورد نیاز است، IP68 یا بالاتر از سطح آب بندی مورد نیاز است. همچنین به خاطر داشته باشید که تعریف هر سازنده متفاوت است. به عنوان مثال، رتبه IP68 برای 2 ساعت در 20 متر با رتبه IP68 برای 24 ساعت در 120 متر بسیار متفاوت است، اما IP68 را می توان در هر دو مورد ادعا کرد. جزئیات ارائه شده توسط سازنده، مشخصات دقیق IP68 را بهتر مشخص می کند. همچنین لازم است بدانید که آیا رتبه IP کانکتور برای شرایط جفت یا غیر جفت است.

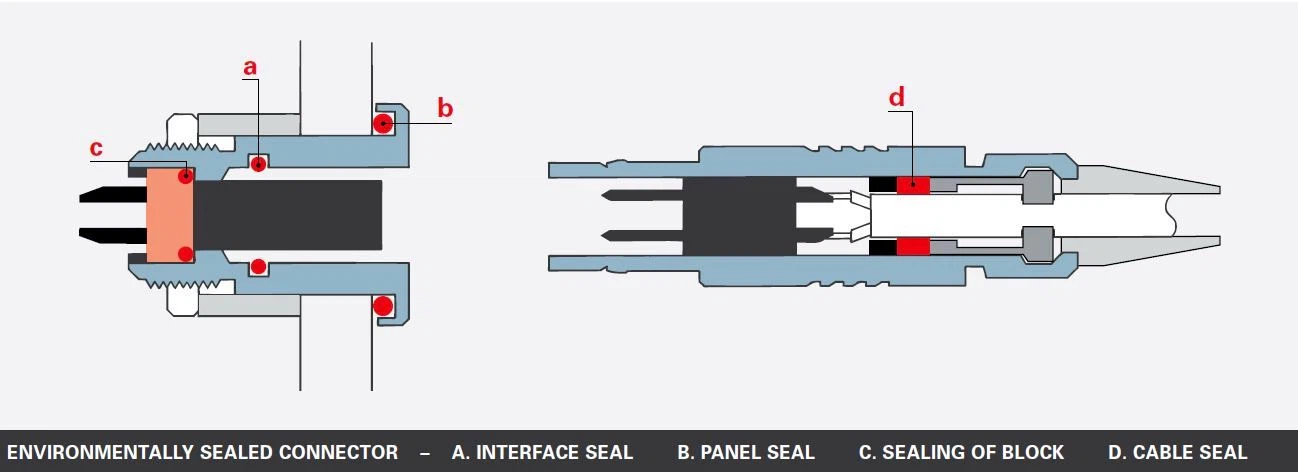

تصویر بالا نحوه آب بندی کانکتورهای سری Fischer Core را نشان می دهد

سفتی هوا در برخی از کاربردها مورد توجه است. به عنوان مثال، کاربردهای خلاء و مخازن تحت فشار اغلب در کاربردهای ابزار دقیق یافت می شود. این کاربردها به سطح بالایی از مهار برای جلوگیری از نشت گاز در مدت زمان طولانی نیاز دارند.

مشکلات این مرحله:

* چه سطح خلاء برای برنامه مورد نیاز است؟

* آیا باید فشار دیفرانسیل را در نظر بگیرید؟

* کدام ماده O-ring مورد نیاز است؟

حتماً فشار دیفرانسیل کل موجود در دستگاه را در نظر بگیرید. کانکتورهای مهر و موم شده باید این عوامل را در نظر بگیرند.

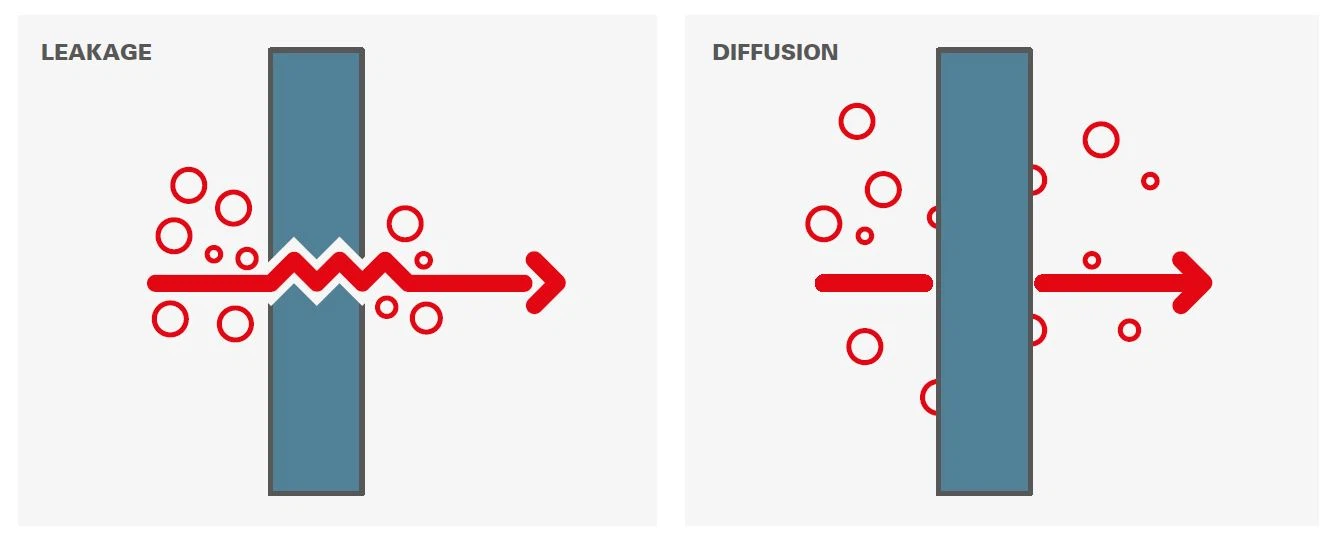

تست سفتی هوا کانکتورهای هرمتیک

مرحله 8: الزامات کوچک سازی را بررسی کنید

عوامل زیادی بر روند کوچک سازی کانکتورها تأثیر می گذارد. معمولاً بحث این نیست که آیا کوچک سازی مورد نیاز است یا خیر، بلکه این است که چقدر می توان آن را طراحی و تولید کرد، در حالی که هنوز برای نیازهای راه حل محیط برنامه مناسب است.

تولیدکنندگان به نیاز به کانکتورهای کوچک پاسخ می دهند که عملکرد و عملکردی را ارائه می دهند که زمانی به دو یا سه کانکتور نیاز داشت. با این حال، هنوز محدودیت هایی وجود دارد.

سوالات در این مرحله:

* آیا برق و داده ها با یک کانکتور قابل انتقال هستند؟

* چگالی پین چگونه بر عملکرد کانکتورهای کوچکتر تأثیر می گذارد؟

* آیا این پین ها هنوز هم می توانند سرعت داده مورد نیاز را فراهم کنند؟ آیا آنها می توانند نیازهای برق را برآورده کنند؟

* آیا الزامات استریلیزاسیون دستگاه، مواد اتصال دهنده قابل استفاده را محدود می کند؟

* الزامات پایان کابل چگونه بر کوچک سازی تأثیر می گذارد؟

ولتاژ، قابلیت جریان، اندازه پین، تعداد پین، و روش پایان همه ملاحظات بسیار مهم هستند. اندازه پین ​​ها بر توانی که کانکتور می تواند حمل کند تأثیر می گذارد و اندازه کانکتور مستقیماً با ولتاژ مقاومت دی الکتریک مرتبط است.

تامین کنندگان گواهی می دهند که کانکتورهای آنها می توانند الزامات سرعت داده را برآورده کنند. همچنین می‌تواند گزینه‌های کابلی را که با کانکتورهای انتخابی کار می‌کنند و الزامات برنامه را برآورده می‌کنند، توصیه کند.

سایر موارد: کابل مناسب را انتخاب کنید

شما باید بدانید که چه نوع کانکتور مورد نیاز است. کانکتورهای ناهموار به مجموعه های کابلی به همان اندازه مستحکم نیاز دارند.

سوالات در این مرحله:

* اندازه سیم مورد نیاز بر اساس نیاز سیستم چقدر است؟

·* آیا دی الکتریک ولتاژ AC یا DC را تحمل می کند؟

* عمر انعطاف پذیر مجموعه کابل چقدر است؟

·* کدام ماده ژاکت برای شرایط محیطی کاربرد مناسب تر است؟

· الزامات آب بندی مجموعه های کابل چیست؟

· چه کابل های رنگی مورد نیاز است؟

* آیا برنامه به مونتاژ کابل بیش از حد قالب‌گیری شده یا بوت تاشو نیاز دارد؟

· آیا باید دوشاخه های پیش کابل بخرم؟

اکثر OEM ها به تامین کنندگان تخصصی مونتاژ کابل یا سازندگان کانکتور مراجعه می کنند تا کابل ها و مجموعه های خاصی را برای ایجاد یک راه حل اتصال قوی توصیه کنند. علاوه بر این، افزایش تعداد کانکتورهای میکرو گاهی اوقات مونتاژ را دشوار می کند.

در نتیجه

کانکتورهای مستحکم بخشی ضروری از تجهیزات امروزی هستند. نوآوری به طور مداوم گزینه های موجود و همچنین قابلیت های آنها را تغییر می دهد. داشتن یک رابطه خوب با تامین کننده برای به روز ماندن با آخرین فن آوری و اطمینان از اینکه کل پیکربندی و کابل کشی الزامات برنامه را برآورده می کند بسیار مهم است.
