لحیم کاری یک کانکتور PCB M5 یک مهارت بسیار مهم در الکترونیک است، چه از علاقه مندان به DIY باشید و چه حرفه ای در این زمینه. به عنوان تامین کننده کانکتورهای PCB M5، من اهمیت ارائه راهنمایی صحیح و محصولات با کیفیت بالا را درک می کنم. در این وبلاگ، روند گام به گام لحیم کاری کانکتور PCB M5، از آماده سازی تا بررسی نهایی را برای شما شرح خواهم داد.
چرا کانکتورهای PCB M5 را انتخاب کنید؟

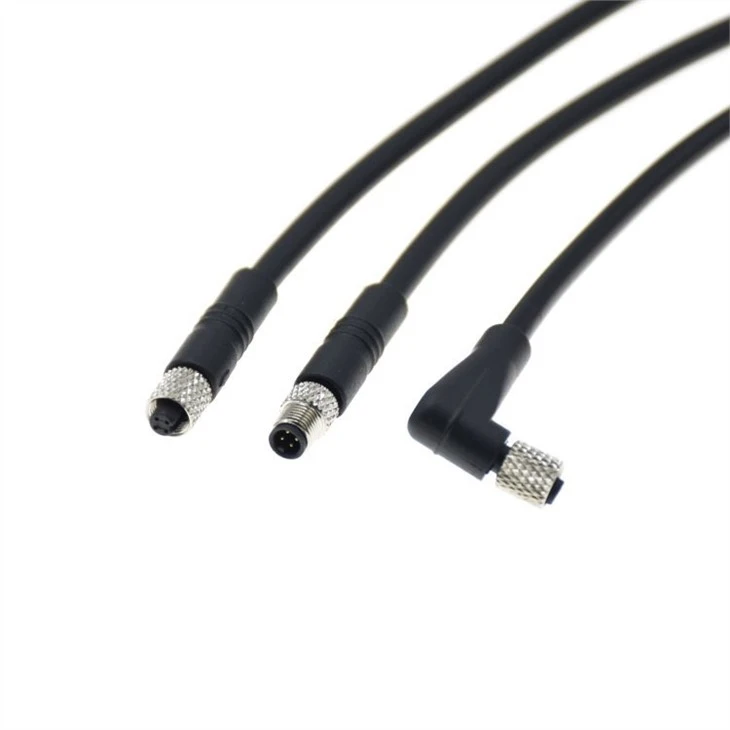

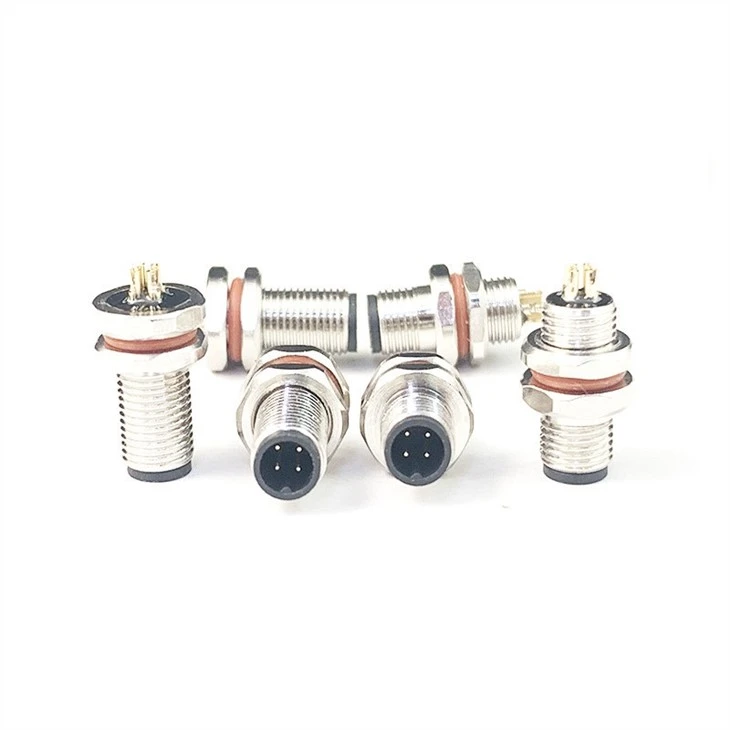

کانکتورهای PCB M5 به دلیل اندازه جمع و جور و عملکرد قابل اعتماد آنها به طور گسترده در برنامه های مختلف الکترونیکی استفاده می شود. آنها معمولا در سیستم های حسگر، اتوماسیون صنعتی و دستگاه های الکترونیکی در مقیاس کوچک یافت می شوند. اینکانکتور M5 PCBاتصال ایمن را ارائه می دهد که داده ها و انتقال انرژی پایدار را تضمین می کند. اینکانکتور 4 پین M5به ویژه در مواقعی که نیاز به انتقال چندین سیگنال یا منبع تغذیه دارید مفید است. ومجموعه اتصال سنسور M5راه حل مناسبی برای ادغام سنسور ارائه می دهد.
ابزار و مواد مورد نیاز
قبل از شروع لحیم کاری، ابزار و مواد زیر را جمع آوری کنید:
- رابط PCB M5: مطمئن شوید که نوع و تعداد پین های مناسب را با توجه به برنامه خود دارید. ما طیف گسترده ای از کانکتورهای M5 را برای برآوردن نیازهای مختلف ارائه می دهیم.
- برد مدار چاپی (PCB): PCB باید ردپای مناسب برای اتصال M5 داشته باشد. برای اطمینان از سازگاری، دیتاشیت کانکتور را بررسی کنید.
- آهن لحیم کاری: یک هویه لحیم کاری با کیفیت و با دمای قابل تنظیم ضروری است. دما را با توجه به نوع لحیم کاری که استفاده می کنید، معمولاً بین 300 تا 350 درجه سانتی گراد تنظیم کنید.
- لحیم کاری: لحیم کاری بدون سرب را انتخاب کنید که مطابق با استانداردهای مربوطه باشد. لحیم کاری با قطر 0.6 - 0.8mm برای اکثر کاربردها مناسب است.
- شار لحیم کاری: Flux به بهبود خیس شدن لحیم کاری و کیفیت اتصال کمک می کند. می توانید از فلاکس مایع یا خمیر استفاده کنید.
- پمپ لحیم کاری یا قیطان: در صورت اشتباه، برای حذف لحیم اضافی به این ابزار نیاز خواهید داشت.
- مولتی متر: برای بررسی تداوم و مقاومت اتصالات لحیم شده از مولتی متر استفاده کنید.
- موچین: موچین برای نگه داشتن قطعات کوچک و قرار دادن کانکتور روی PCB مفید است.
- تجهیزات ایمنی: برای محافظت از چشم ها و ریه های خود در برابر بخارات مضر از عینک ایمنی و دود گیر لحیم کاری استفاده کنید.
آماده سازی
- PCB و کانکتور را تمیز کنید: از ایزوپروپیل الکل و یک پارچه بدون پرز برای تمیز کردن پدهای PCB و پین های کانکتور M5 استفاده کنید. این کار هرگونه کثیفی، چربی یا اکسیداسیون را از بین می برد و اتصال الکتریکی خوبی را تضمین می کند.
- Flux را اعمال کنید: مقدار کمی شار را روی پدهای PCB و پین های رابط اعمال کنید. Flux به جلوگیری از اکسیداسیون در حین لحیم کاری کمک می کند و جریان لحیم کاری را بهبود می بخشد.
- اتصال دهنده را قرار دهید: از موچین استفاده کنید تا کانکتور M5 را با دقت روی PCB قرار دهید و پین ها را با پدهای مربوطه تراز کنید. اطمینان حاصل کنید که کانکتور روی PCB صاف قرار دارد و هیچ گونه ناهماهنگی وجود ندارد.
فرآیند لحیم کاری
- پین ها را از قبل قلع کنید (اختیاری): اگر می خواهید فرآیند لحیم کاری را آسانتر کنید، می توانید پین های کانکتور M5 را از قبل قلع کنید. نوک لحیم کاری را گرم کنید و آن را به پین لمس کنید. سپس، مقدار کمی لحیم کاری روی پین بزنید تا با یک لایه نازک لحیم پوشانده شود.
- پین ها را لحیم کنید: با یک پین کانکتور شروع کنید. پین و پد PCB مربوطه را به طور همزمان با آهن لحیم کاری گرم کنید. هنگامی که پد و پین به اندازه کافی داغ شدند، لحیم کاری را روی محل اتصال قرار دهید. لحیم کاری باید روان جریان داشته باشد و پین و پد را به طور یکنواخت بپوشاند. اطمینان حاصل کنید که لحیم کاری اضافی که می تواند باعث اتصال کوتاه شود وجود نداشته باشد. این روند را برای تمام پین های کانکتور تکرار کنید.
- اتصالات لحیم کاری را بررسی کنید: پس از لحیم کاری تمام پین ها، اتصالات لحیم کاری را به صورت چشمی بررسی کنید. یک اتصال لحیم کاری خوب باید براق، صاف و دارای شکل مقعر باشد. مطمئن شوید که لحیم سرد (مفاصل کسل کننده و دانه دار)، پل زدن (لحیم کاری که دو پین مجاور را به هم متصل می کند) یا یخ (لحیم کاری اضافی که از محل اتصال آویزان است) وجود نداشته باشد.
- مفاصل لحیم کاری را خنک کنید: اجازه دهید اتصالات لحیم کاری به طور طبیعی خنک شوند. در طول فرآیند خنکسازی کانکتور یا PCB را لمس نکنید، زیرا ممکن است باعث ضعیف شدن یا آسیب دیدن اتصالات لحیم شود.
- Flux Residue را تمیز کنید: پس از خنک شدن اتصالات لحیم کاری، از ایزوپروپیل الکل و برس برای تمیز کردن بقایای فلاکس از PCB و کانکتور استفاده کنید. این از خوردگی جلوگیری می کند و اتصال طولانی مدت را تضمین می کند.
تست کردن
- تست تداوم: از یک مولتی متر برای بررسی پیوستگی بین پین های کانکتور M5 و آثار مربوطه روی PCB استفاده کنید. مولتی متر را روی حالت تداوم تنظیم کنید و پروب ها را روی پین و ردیابی لمس کنید. اگر صدای بوق یا مقاومت کم وجود دارد، اتصال خوب است.
- تست عملکرد: در صورت امکان، PCB را با کانکتور M5 لحیم شده به منبع تغذیه و مدار تست وصل کنید. بررسی کنید که آیا دستگاه به درستی کار می کند. در صورت وجود هر گونه مشکل، فرآیند لحیم کاری را بررسی کنید و به دنبال مشکلات احتمالی مانند اتصال کوتاه یا اتصالات باز باشید.
عیب یابی
- مفاصل لحیم سرد: اگر اتصالات لحیم سرد پیدا کردید، محل اتصال را دوباره با هویه لحیم کاری گرم کنید و مقدار کمی لحیم کاری اضافه کنید. اطمینان حاصل کنید که محل اتصال به اندازه کافی داغ است تا لحیم کاری به آرامی جریان یابد.
- پل زدن: اگر بین دو پین مجاور پل وجود دارد، از پمپ لحیم کاری یا قیطان لحیم کاری برای جدا کردن لحیم اضافی استفاده کنید. لحیم کاری پل را با آهن لحیم کاری گرم کنید و سپس از ابزار لحیم کاری برای مکیدن لحیم استفاده کنید.
- اتصالات را باز کنید: اگر یک اتصال باز وجود دارد، ممکن است به دلیل لحیم کاری ناکافی یا نامناسب بودن پین باشد. محل اتصال را دوباره گرم کنید و لحیم کاری بیشتری اعمال کنید. اگر پین به درستی تراز نیست، آن را با دقت تغییر دهید و دوباره لحیم کنید.
نتیجه گیری
لحیم کاری کانکتور PCB M5 به صبر، دقت و ابزار و مواد مناسب نیاز دارد. با دنبال کردن مراحل ذکر شده در این وبلاگ، می توانید از اتصال لحیم کاری با کیفیت بالا و اتصال مطمئن اطمینان حاصل کنید. ما به عنوان یک تامین کننده کانکتور PCB M5، متعهد هستیم که محصولات با کیفیت و پشتیبانی فنی را به شما ارائه دهیم.
اگر برای پروژه های خود به کانکتورهای PCB M5 نیاز دارید، خواه این باشدکانکتور M5 PCB،کانکتور 4 پین M5، یامجموعه اتصال سنسور M5، برای بحث بیشتر با ما تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل ها را برای برنامه های الکترونیکی خود پیدا کنید.
مراجع
- "مبانی لحیم کاری برای الکترونیک"، McGraw - Hill Professional
- "راهنمای مونتاژ و ساخت الکترونیک"، ویلی
